日本一级AAAA片|最新可以观看的黄色AV|亚洲无码影|看日韩毛片|无码高清|国产成人人妻精品AV|亚洲有码在线播放|五月天成人三级片|亚洲天堂AV电影|户外AV超碰

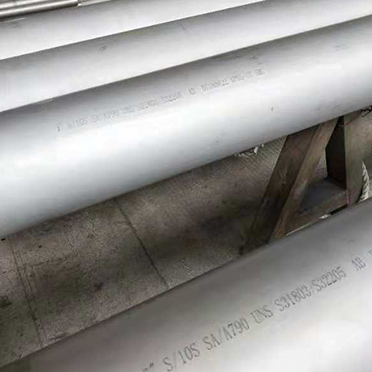

2507不銹鋼無(wú)縫管形成凹坑主要考慮材料特性、生產(chǎn)工藝、腐蝕環(huán)境及運(yùn)輸安裝等多方面因素。
材料特性與腐蝕機(jī)制：
2507不銹鋼作為超級(jí)雙相不銹鋼，其高鉻（24-26%）、高鉬（3-3.7%）及高氮（0.24-0.32%）成分雖賦予優(yōu)異的耐點(diǎn)蝕和縫隙腐蝕能力，但在特定環(huán)境下仍可能發(fā)生
局部腐蝕。氯離子濃度超標(biāo)或氧化膜破損時(shí)，會(huì)引發(fā)點(diǎn)蝕，形成小而深的凹坑；若存在縫隙（如焊接缺陷或沉積物），則因氧濃度差導(dǎo)致縫隙腐蝕，表現(xiàn)為快速擴(kuò)大
的局部凹陷。雙相結(jié)構(gòu)中的鐵素體相在敏化溫度區(qū)間（400-900℃）可能析出碳化物，降低耐蝕性，加劇凹坑形成。
生產(chǎn)工藝缺陷：
矯直工序中，輥角度偏差或壓下量過(guò)大會(huì)造成螺旋形矯凹，其特征為外表面規(guī)則分布的凹痕，深度受矯直壓力直接影響。熱軋過(guò)程中氧化鐵皮壓入管體，經(jīng)后續(xù)加工
后剝離會(huì)形成批次性凹坑，需通過(guò)控制加熱爐氣氛及除鱗工藝避免。焊接環(huán)節(jié)的飛濺物附著或收弧不當(dāng)產(chǎn)生的弧坑，若未打磨處理，將成為腐蝕起始點(diǎn)；焊縫區(qū)域的
未熔合或氣孔缺陷也會(huì)演變?yōu)榘伎印?br>環(huán)境與使用因素：
含氯介質(zhì)（如海水、鹽霧）中，2507不銹鋼雖耐蝕性優(yōu)于普通不銹鋼，但長(zhǎng)期暴露仍可能發(fā)生點(diǎn)蝕，尤其當(dāng)表面存在劃痕或污染時(shí)。運(yùn)輸中未采用專用吊具（如鋼絲
繩摩擦）或包裝不當(dāng)導(dǎo)致的碰撞，會(huì)造成機(jī)械性凹坑；安裝時(shí)工具跌落或硬物刮擦同樣會(huì)損傷表面。此外，焊接引弧斑痕若未熔入焊縫，會(huì)破壞鈍化膜，成為凹坑萌
生源。
綜合防控要點(diǎn)：
需從全流程管控：原料端確保鋼坯純凈度（有害元素≤0.01%）；生產(chǎn)優(yōu)化矯直參數(shù)（壓下量誤差±0.1mm）、采用激光打標(biāo)替代機(jī)械刻印；運(yùn)輸使用橡膠襯墊隔離，
安裝前進(jìn)行PT檢測(cè)；服役環(huán)境定期清洗避免沉積物積聚。
